Основы 2-контактного разъема для электрического использования

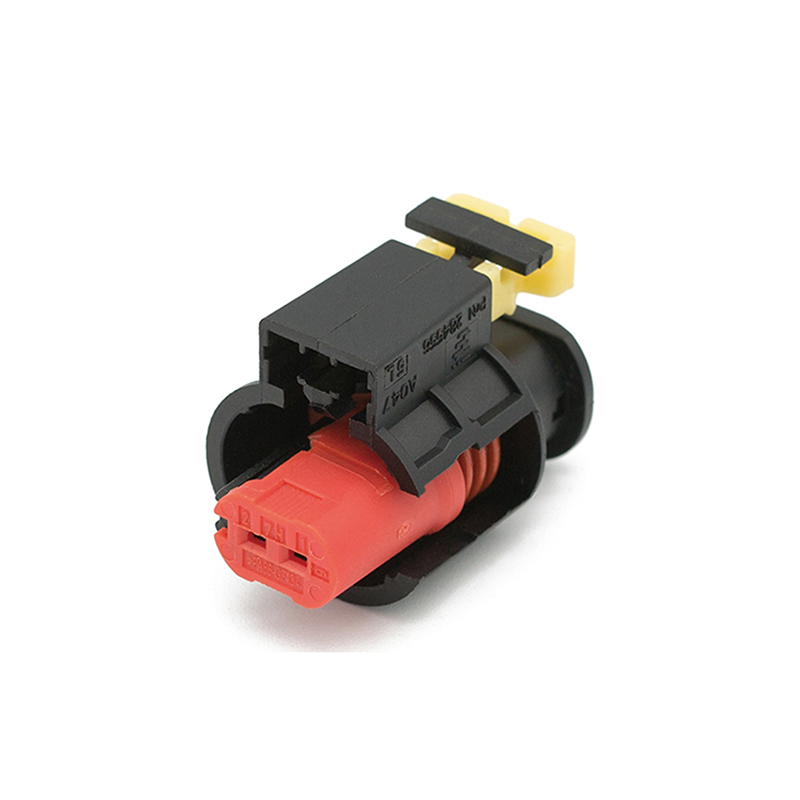

2-контактный разъем продолжает служить основным компонентом электрических и электронных систем по всему миру. Этот простой интерфейс состоит из двух проводящих клемм, помещенных в изолирующий корпус и предназначенных для передачи энергии или сигналов между отдельными устройствами. 2-контактный разъем встречается во многих устройствах: от бытовой техники до промышленных панелей управления. Конфигурация 2-контактного разъема обычно включает одну вилку с выступающими штырями и одну гнездовую сторону с приемными гнездами. При соединении две половины создают непрерывный электрический путь. Надежность 2-контактного разъема зависит от таких факторов, как материал клемм, контактное давление и герметичность. Многие инженеры выбирают 2-контактный разъем для приложений, требующих простого подключения без сложностей многоконтактных альтернатив.

Существует несколько вариантов 2-контактного разъема для разных случаев использования. Прямоугольный 2-контактный разъем часто используется в печатных платах, где он обеспечивает съемное соединение между установленными на плате компонентами и внешней проводкой. Цилиндрический 2-контактный разъем, часто называемый цилиндрическим разъемом, встречается в блоках питания для малой электроники. В двухконтактном разъеме клеммной колодки используются винтовые зажимы для фиксации зачищенных концов проводов, что делает его популярным в электропроводке зданий и шкафах управления. Каждый тип 2-контактного разъема имеет определенные номинальные значения тока и напряжения. Типичный 2-контактный разъем рассчитан на ток от 2 до 15 ампер и напряжение до 250 вольт в системах переменного тока. Версии 2-контактного разъема с более низким номиналом предназначены для приложений с уровнем сигнала с током ниже 1 ампера.

Выбор материала напрямую влияет на характеристики 2-контактного разъема. Клеммы обычно изготавливаются из латуни или фосфористой бронзы — материалов, обладающих хорошей электропроводностью и механической прочностью. Многие клеммы двухконтактного разъема покрыты оловом или золотом для защиты от коррозии и уменьшения контактного сопротивления. Корпус 2-контактного разъема обычно отливается из термопластика или термореактивного пластика, что обеспечивает электрическую изоляцию и физическую защиту. В некоторых версиях 2-контактного разъема, предназначенных для использования вне помещений, предусмотрены резиновые прокладки или уплотнительные кольца для предотвращения проникновения влаги. Диапазон рабочих температур стандартного 2-контактного разъема составляет от минус 25 до плюс 85 градусов Цельсия, хотя специализированные версии расширяют эти пределы.

Установка 2-контактного разъема требует внимания к подготовке провода и методу подключения. Для обжимных разъемов пользователь снимает изоляцию провода до указанной длины, вставляет оголенный проводник в клемму и сжимает обжимной цилиндр с помощью специального инструмента. В случае разъемов с пайкой пользователь нагревает клемму и наносит припой для образования постоянного соединения. Независимо от типа подключения, правильно установленный 2-контактный разъем не должен иметь незакрепленных жил или оголенных проводов за пределами корпуса.

Рекомендации по техническому обслуживанию 2-контактный разъем включать периодический осмотр на наличие признаков перегрева, коррозии или механических повреждений. Обесцвеченный корпус или расплавленный пластик вокруг 2-контактного разъема указывают на чрезмерный ток или плохое сопротивление контакта. Очистка 2-контактного разъема включает в себя применение очистителя электрических контактов и несколько раз вставку штекерных контактов для удаления окисления. Ослабленные соединения в 2-контактном разъеме могут привести к падению напряжения или прерывистой работе, поэтому пользователи должны убедиться, что защелки или фрикционные фиксаторы остаются надежными. 2-контактный разъем остается практичным выбором для дизайнеров, ищущих баланс между простотой и функциональностью. Его постоянное присутствие в новых продуктах позволяет предположить, что базовый двухтерминальный интерфейс по-прежнему отвечает многим требованиям без необходимости использования более сложных решений.
