4-контактный автоматический разъем для питания цепей автомобиля

4-контактный автоматический разъем — это распространенный и универсальный компонент, встречающийся в бесчисленных электрических системах транспортных средств, обеспечивающий соединения для освещения, датчиков, исполнительных механизмов и модулей управления. Благодаря четырем клеммам 4-контактный автоматический разъем может передавать питание, заземление и два отдельных сигнала, что делает его пригодным для широкого спектра автомобильных приложений, от задних фонарей до датчиков двигателя.

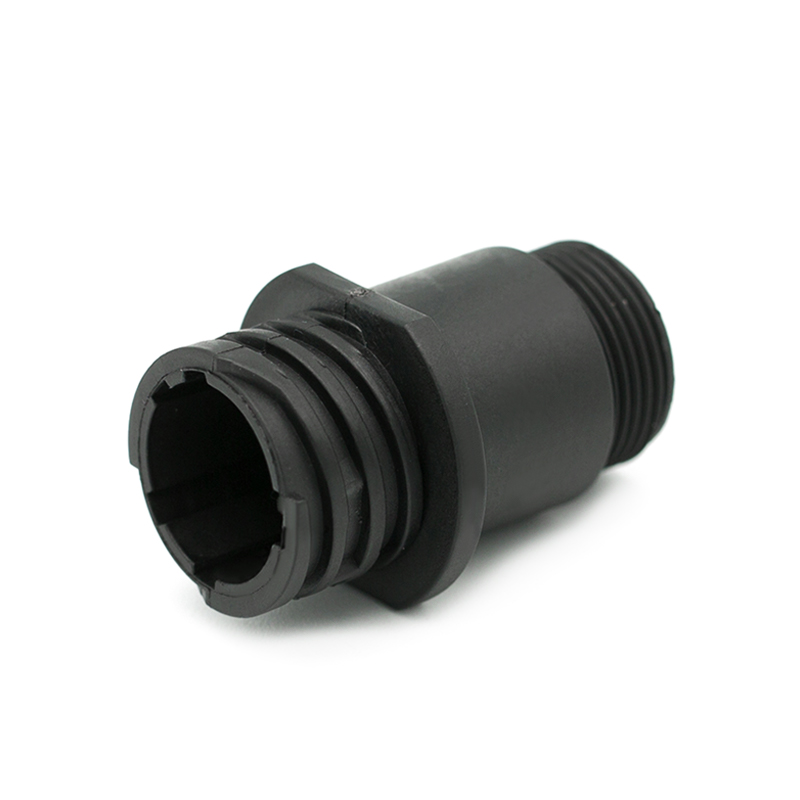

Базовая конструкция 4-контактного автомобильного разъема включает пластиковый корпус с четырьмя разъемами типа «папа» или «мама», расположенными в ряд или квадрат. Половинки разъема фиксируются вместе с помощью защелки или зажима, предотвращающего разделение из-за вибрации. Каждая клемма обжимается на проводе, затем вставляется в корпус до щелчка. Четырехконтактная конфигурация обеспечивает большую функциональность, чем двухконтактный разъем, оставаясь при этом достаточно компактной для ограниченного пространства в моторном отсеке.

Дополнительные контакты в 4-контактном автоматическом разъеме позволяют выполнять более сложные функции. Например, в разъеме освещения прицепа используются четыре контакта: левый указатель поворота, правый указатель поворота, задние фонари и масса. Разъем вентилятора охлаждения может использовать питание, массу, сигнал управления скоростью и провод обратной связи, который сообщает о работе вентилятора компьютеру двигателя. Четырехконтактный разъем топливной форсунки может передавать питание, массу и два сигнала управления для точного момента впрыска.

Варианты уплотнения для 4-контактных автоматических разъемов защищают от суровых условий окружающей среды. Негерметичные разъемы хорошо работают внутри пассажирского салона или багажника, где влажность минимальна. Герметичные разъемы включают резиновые прокладки на вводе провода и силиконовое уплотнение между половинками разъема, защищающее клеммы от воды, соли и грязи. Герметичный 4-контактный автоматический разъем позволяет датчикам, установленным на двигателе, трансмиссии или ступицах колес, надежно работать во время дождя, снега и мойки автомобилей.

Типы терминалов различаются в зависимости от приложения. Стандартные штыревые и гнездовые клеммы подходят для многих соединений, обеспечивая хорошую токовую нагрузку и надежный контакт. Клеммы большего размера выдерживают более высокие токи для таких устройств, как топливные насосы или фары. Клеммы меньшего размера подходят для слаботочных сигнальных цепей, таких как датчики температуры или позиционные переключатели. Хорошо спроектированный 4-контактный автоматический разъем может сочетать размеры клемм в одном корпусе: две большие клеммы для питания и заземления и две меньшие для сигналов.

Заслуживает внимания механизм блокировки 4-контактного авторазъема. Вторичный замок, также называемый устройством обеспечения положения клемм, скользит по клеммам после их вставки, предотвращая их выход из корпуса. Этот вторичный замок особенно важен в устройствах с высокой вибрацией, например, в жгутах двигателя. Некоторые разъемы также оснащены рычагом, который уменьшает усилие, необходимое для соединения половин разъема, что помогает при работе в стесненных условиях.

Weatherpack и Metripack — это распространенные семейства 4-контактных автомобильных разъемов. Разъемы Weatherpack оснащены силиконовыми уплотнениями и широко используются для подключения наружного освещения и датчиков. Разъемы Metripack обеспечивают более высокую токовую нагрузку и находятся под капотом систем впрыска топлива и зажигания. В обеих конструкциях используются стандартные размеры клемм и корпусов, что упрощает замену и ремонт с использованием общедоступных деталей.

Для автомобильных электромонтажных работ, начиная от проводки прицепа и заканчивая заменой датчиков двигателя, 4-контактный автоматический разъем предлагает правильный баланс количества контактов, компактных размеров и защиты окружающей среды. Он надежно подключается, выдерживает подкапотные условия и при необходимости подлежит ремонту. Будь то на заводской сборочной линии или в домашнем гараже, 4-контактный автомобильный разъем обеспечивает подключение и работу цепей автомобиля.
