Трехходовая вилка в сборе для подключения автомобильных жгутов

Положение соединителя — это только отправная точка

Автомобильные жгуты проводов соединяют электрические компоненты через организованные проводные ответвления, клеммы и интерфейсы разъемов. А 3-ходовая заглушка в сборе обеспечивает три позиции контакта в одном корпусе, создавая определенную точку соединения между совместимыми деталями. Его функция в жгуте зависит от схемы схемы и характеристик выбранного разъема.

Сам по себе подсчет позиций не определяет, подходит ли разъем для конкретного применения. Инженеры также проверяют сопрягаемый компонент, калибр проводов, номинал контактов, способ монтажа и доступное пространство. Два разъема с тремя позициями могут отличаться размерами, шагом, электрическими ограничениями или стилем подключения.

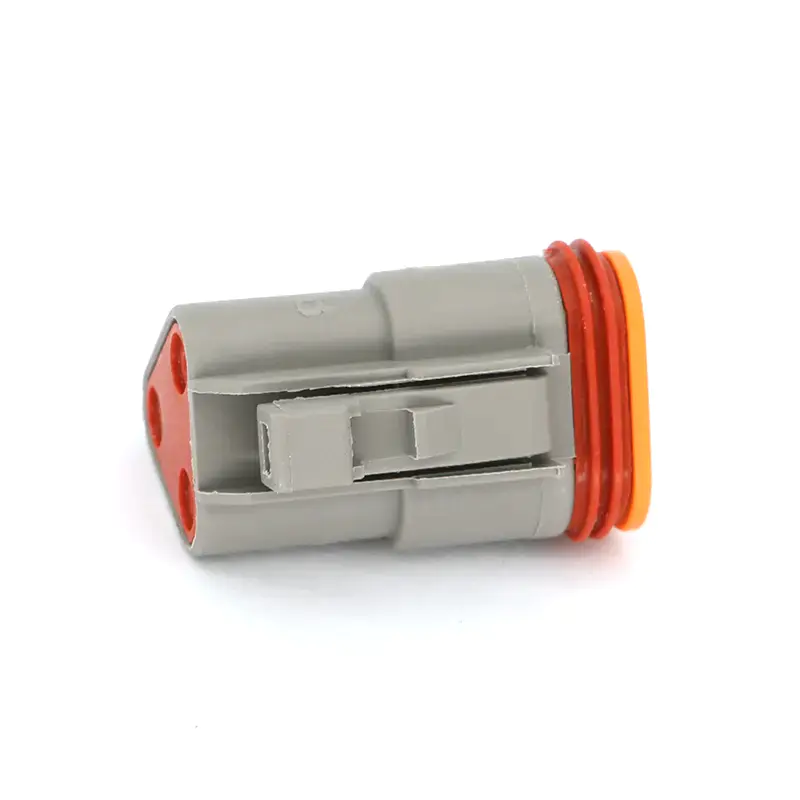

Ассортимент автомобильных разъемов Lizone включает трехпозиционную розетку DT06-3S и трехпозиционную штепсельную розетку DT04-3P. Оба перечислены для применения в режиме «провод-провод», монтажа кабеля или свободно подвешенной установки, а также для обжимной заделки. Эти детали модели служат полезным примером того, как выбор разъема связан с планированием проводки.

Сопрягаемые компоненты влияют на пространство для установки

Размер вилки DT06-3S составляет 28,5 × 18 × 20 мм, а розетки DT04-3P — 43,5 × 21 × 25 мм. Оба имеют заявленный шаг 5,46 мм и прямой монтажный угол. Разница в габаритных размерах может повлиять на необходимое пространство вокруг завершенного соединения.

При указании узла трехходовой вилки на чертежах проводов должны быть указаны обе сопрягаемые половины, а не только компонент со стороны вилки. Это помогает производственным группам и группам закупок подтвердить, какие детали принадлежат друг другу. Это также дает дизайнерам более четкое представление о пространстве, занимаемом подключенной парой.

Обе модели указаны как разъемы для монтажа на кабеле или свободно висящие. Поэтому их размещение напрямую связано с маршрутом проводов и доступом для соединения или разделения. Автомобильный разъем следует рассматривать как часть схемы электропроводки, особенно если несколько ответвлений или соседних компонентов имеют ограниченное пространство для установки.

Электрические параметры должны соответствовать выбранной модели.

В спецификациях DT06-3S и DT04-3P указан номинальный контактный ток 13 А и номинальное напряжение 250 В. Их заявленный диапазон проводов составляет 14–20 AWG, и оба используют обжимную заделку. Эти цифры относятся к перечисленным моделям и не должны предполагаться для каждого трехпозиционного разъема.

Трехходовую вилку в сборе следует выбирать путем сравнения ее документированных номиналов с требованиями схемы и характеристиками проводов. Клемма, проводник и обжимное соединение также должны быть совместимыми. Количество позиций разъема не указывает на его электрическую емкость, поэтому полные данные модели остаются важными во время технической проверки.

Идентификация продукта поддерживает этот процесс. Lizone указывает DT06-3S как LZ7033D-1.6-21, а DT04-3P как LZ7033D-1.6-11. Включение полного номера модели в закупочную документацию и записи проводов помогает отличить вилку от соответствующей розетки и от других продуктов той же категории.

Особенности жилья и условия окружающей среды

Перечисленные разъемы имеют корпус из полиамида, встроенные механизмы блокировки и степень защиты IP68 и IP6K9K. Заявленный диапазон рабочих температур составляет от -55°C до 125°C. Эти характеристики можно сравнить с условиями, ожидаемыми в месте установки разъема.

Функция блокировки является частью сопряжения. Его положение и доступность могут иметь значение, когда разъем находится рядом с кронштейном, корпусом или другим ответвлением провода. При планировании жгута следует учитывать физическое пространство, необходимое для соединения и разъединения деталей во время сборки или обслуживания.

Классы защиты от проникновения относятся к конкретному разъему, а не к полной установке жгута проводов. Сопрягаемые детали, клеммы, детали уплотнения проводов, где это применимо, условия сборки и установки также влияют на готовое соединение. По этой причине выбранную трехходовую вилку следует рассматривать как один компонент более крупной электрической системы.

Отчеты о прекращении обжима и производстве

Обжимное окончание соединяет контакты с проводами. Для DT06-3S и DT04-3P указанный диапазон проводов составляет 14–20 AWG. В производственной документации должны быть указаны выбранные характеристики клемм и проводов, чтобы процесс сборки соответствовал требованиям к этим компонентам.

Корпус разъема сам по себе не определяет, подходит ли готовая заделка. Клемма, проводник и инструменты для обжима должны быть совместимыми. Четкая идентификация деталей также помогает производственным группам отслеживать, какая модель разъема принадлежит конкретному месту жгута.

Для автомобильного разъема, используемого в режиме «провод-провод», записи могут разделять количество позиций, тип сопряжения, шаг, стиль монтажа, диапазон проводов и номер продукта. Эти детали описывают различные свойства. Их четкое разделение облегчает проверку замены компонента или идентификацию запасной части.

Организация опций разъема по спецификации

Ассортимент разъемов может включать продукты с одинаковым количеством позиций, но с разными размерами, шагами, диапазонами проводов или номиналами. Организация узла трехходовой вилки по сериям, конфигурации сопряжения, стилю монтажа и электрическим характеристикам дает больше полезной информации, чем группировка продуктов только по количеству позиций.

Для дистрибьюторов и производителей жгутов последовательные записи о продукции могут помочь в закупках, планировании сборки и идентификации запасных частей. Полные данные модели предоставляют общую ссылку для проверки того, соответствует ли предлагаемый соединитель предполагаемому приложению.

Поскольку в схемах электропроводки автомобиля используются различные интерфейсы компонентов и схемы разветвлений, спецификации разъемов остаются частью документации по проектированию жгутов. 3-ходовая заглушка в сборе определяется не только тремя положениями, но и ответной половиной, размерами, шагом, выводом, диапазоном проводов, номиналами и характеристиками установки.
