Расположение многоконтактного разъема ЭБУ, группы сигналов и питания

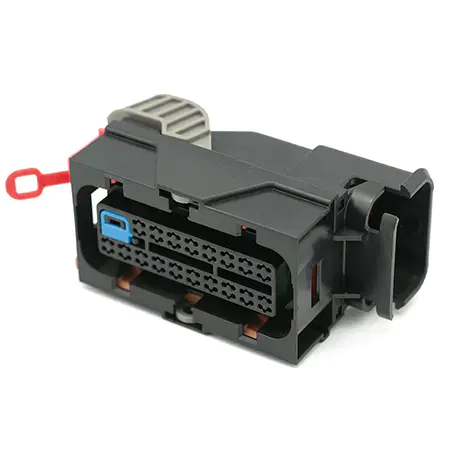

A многоконтактный разъем ЭБУ делает больше, чем просто переносит большое количество проводов. Он их сортирует. Внутри одного корпуса размещаются сигналы датчиков, приводы исполнительных механизмов, источники питания и заземления, и от того, как расположены эти группы, зависит, насколько легко будет построить проводку и насколько устойчиво сигналы останутся на дороге. Разъемы с числом контактов более 60 контактов следуют той же логике планирования, что и разъемы меньшего размера, только с большим количеством позиций для организации.

Группировка булавок по должностям

Сигнальные контакты передают небольшие токи от датчиков, которые измеряют температуру, давление или положение. Приводные штифты передают больший ток к форсункам, реле и лампам. Когда два типа расположены рядом, ток переключения на управляющем проводе может добавить шум к соседнему проводу датчика. Поэтому разработчики многоконтактного разъема ЭБУ помещают контакты датчика в один блок, оставляют более тяжелые контакты привода в другом, а контактам заземления выделяют отдельный ряд.

Размер полости соответствует работе. Маленькие полости предназначены для тонких сигнальных клемм, а большие полости — для более толстых силовых проводов. Многоконтактный разъем ЭБУ с гнездами разных размеров позволяет изготовителю жгутов использовать легкий провод на стороне сигнала и более тяжелый провод на стороне привода, не разделяя цепь на два корпуса. Благодаря этому жгут проводов ЭБУ остается компактным, а точка подключения — в одном месте.

Каждая клемма обжимается для указанного диапазона проводов, поэтому клемма, провод и уплотнение выбираются вместе для каждой полости. Инженер по производству жгутов, читающий таблицу контактов, может сразу увидеть, в какие полости помещается тонкая проволока, а в какие — толстая, а обжимные инструменты для каждого диапазона могут быть настроены до начала производства.

Нумерация поддерживает группировку. Позиции обозначаются цифрами или буквами строк, и на чертеже проводов используются те же ссылки. Техник, прочитавший контакт 37 на чертеже, находит контакт 37 на корпусе, а на корпусах большего размера часто добавляются отметки строк и столбцов, поэтому глазу не приходится считать шестьдесят полостей.

Кодирование, блокировка и сопряжение

Шестьдесят или более клемм составляют реальную силу спаривания. Во многих корпусах используется рычаг или скользящий замок, который сводит две половины вместе контролируемым ходом, поэтому установщику не приходится сильно нажимать на один край.

Шпонка удерживает половинки в правильной ориентации. Ребра и пазы на корпусе допускают только один способ соединения, а разные коды ключей позволяют размещать два одинаковых разъема в одном отсеке. В автомобиле многоконтактный разъем ЭБУ часто располагается рядом с другими разъемами ЭБУ того же размера, а цветовая кодировка или кодировка ключей позволяют каждому кабелю иметь отдельный модуль.

Вторичный замок добавляет вторую проверку клемм. После того, как клеммы вставлены в корпус, за ними закрывается клин или сдвижная крышка, удерживающая каждую на нужной глубине. Многоконтактный разъем ЭБУ с этой функцией позволяет оператору линии одним взглядом подтвердить положение клемм, прежде чем жгут проводов будет проверен.

Уплотнение многоконтактного разъема ЭБУ соответствует монтажному положению. ЭБУ внутри салона может использовать негерметичный корпус, а ЭБУ рядом с двигателем или под полом — герметичный. В герметичном корпусе каждый провод проходит через резиновое уплотнение или цельную втулку, а неиспользуемые полости занимают заглушки.

Планирование жгута вокруг разъема

Чертеж жгута обычно начинается с разъема, поскольку корпус фиксирует направление выхода, диаметр жгута и радиус изгиба. Задняя крышка отводит провода в сторону, а наклонная крышка подходит для модулей, расположенных близко к панели. Изготовитель жгута выбирает направление выхода на этапе чертежа, чтобы жгут не тянул за клеммы после установки.

Короткий прямой участок за разъемом перед любым изгибом не позволяет проводам нагружать уплотнение в задней части корпуса. Точки крепления расположены через одинаковые промежутки, а жгут проводов ЭБУ продолжается вдоль панели кузова с зажимами на каждом витке.

Покупатели разрабатывают ремни безопасности вокруг многоконтактный разъем ЭБУ Можно отправить список цепей в начале. Группы контактов, размеры гнезд и диапазоны проводов следуют из этого списка, а цвет корпуса, код ключа и стиль крышки можно настроить для проектов под собственной торговой маркой. Многоконтактный разъем ЭБУ, соответствующий списку цепей в первый день, сохраняет изменения в чертеже жгута позже и позволяет чертежному бюро, линии жгута и производителю транспортного средства читать одну и ту же таблицу контактов. Если жгут проводов ЭБУ и разъем имеют общий документ, многоконтактный разъем ЭБУ программа переходит от чертежа к пилотной сборке за меньшее количество шагов.
